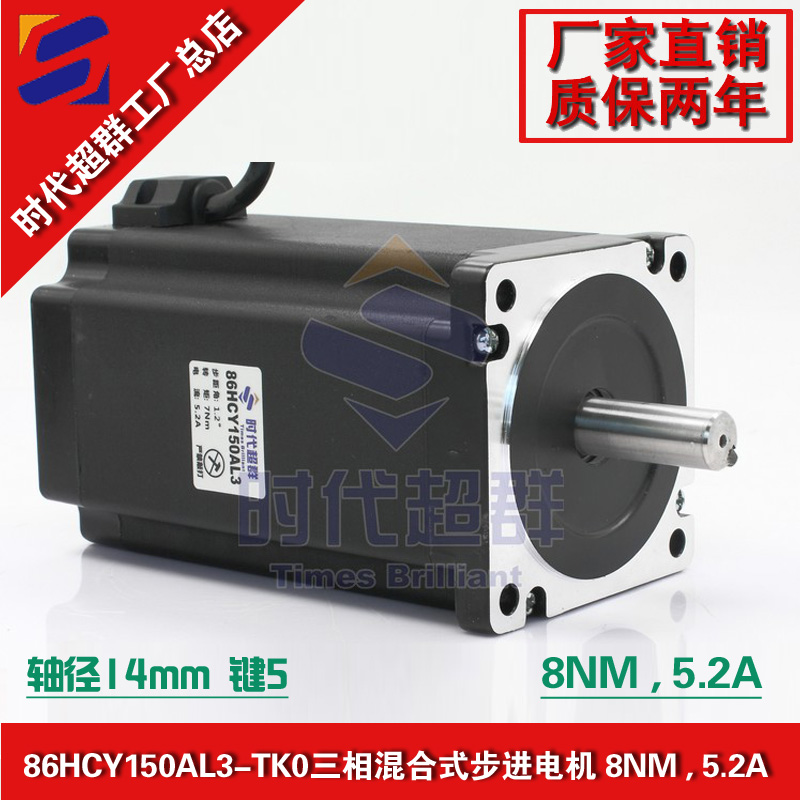

86HCY150AL3-TK0三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩7N.m，電流5.2A，機身高150MM，軸徑Φ14MM，鍵6，出軸長35mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。

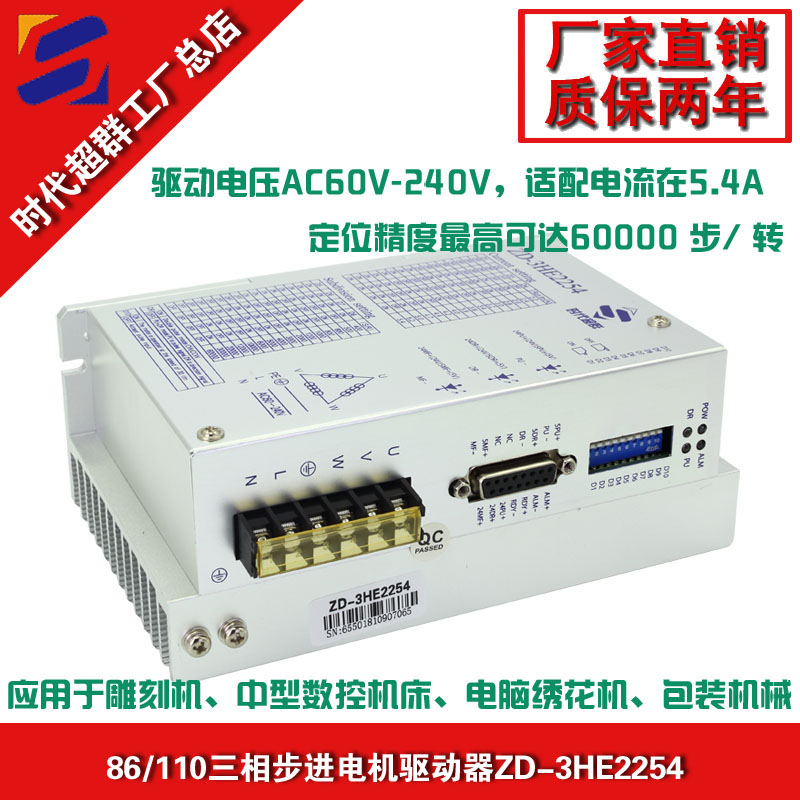

配套驅動器ZD-3HE2254M三相步進電機驅動器采用先進的DSP控制系統，性價比高；采用4bit開關設置16組等角度恒力矩細分，****分辨率60000脈沖/轉；****反應頻率可達200Kpps；輸出步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半；采用光電隔離器件耦合信號輸入/輸出；驅動電流從1.2A/相到5.0A/相，分16檔可調；單電源輸入，電壓范圍：AC110-220V；I/O信號,所有輸入信號均通過光電隔離，信號電平5～24V電平兼容。配套控制器

可選配套RV50蝸輪蝸桿減速機

蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。我公司生產的蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠性大我公司生產RV30  RV40   RV50   RV63   RV75   RV90多種系列可供選擇！

蝸輪蝸桿安裝尺寸圖

減速機如何選型：

1.考慮輸出所需扭矩：

輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩

注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。此款8N.M步進電機，如果在配個20速比的蝸輪蝸桿減速機的話;按照上面說的 輸出轉矩就能達到160N.M了。考慮到輸出效率的問題，就只有96NM了，

按照正常機座RV40匹配的話 減速器額定輸出的也就在39左右。所以，要想輸出轉矩大就得選擇大點機座號RV50的減速機，來匹配這款電機。輸出扭矩可達81NM,不然的話會造成減速器容易打齒損壞。或者增大減速機減速比（大減速比的承受的額定輸出扭矩也相應會變大）

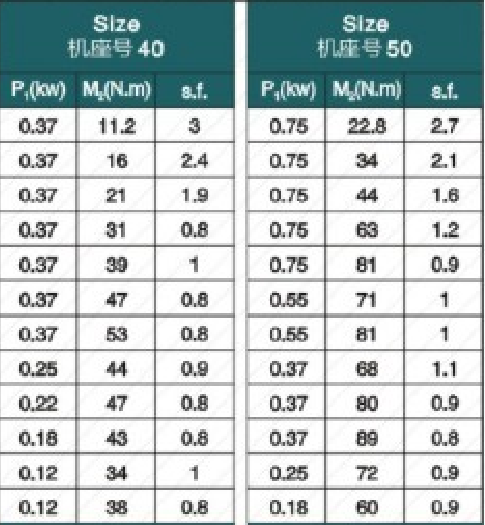

速比的選擇及額定輸出扭矩

聯系方式：QQ:467102884  電話：13811070445（劉女士）
