問:電壓調整:脈沖,方向,使能三個輸入改為3.3V輸入,共陽或者共陰接法的時候需要的輸入也改 為3.3v。驅動供電:12V。哪款驅動可以直接用呢?(配套42電機) 首先,針對客戶問題,我們先看一下42步進電機的相關參數

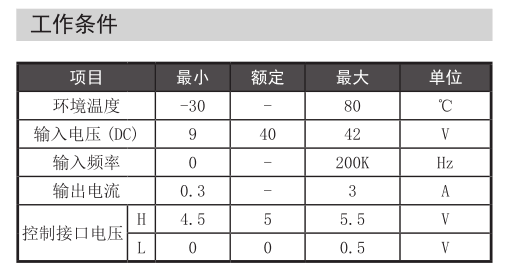

配套驅動器通常選用

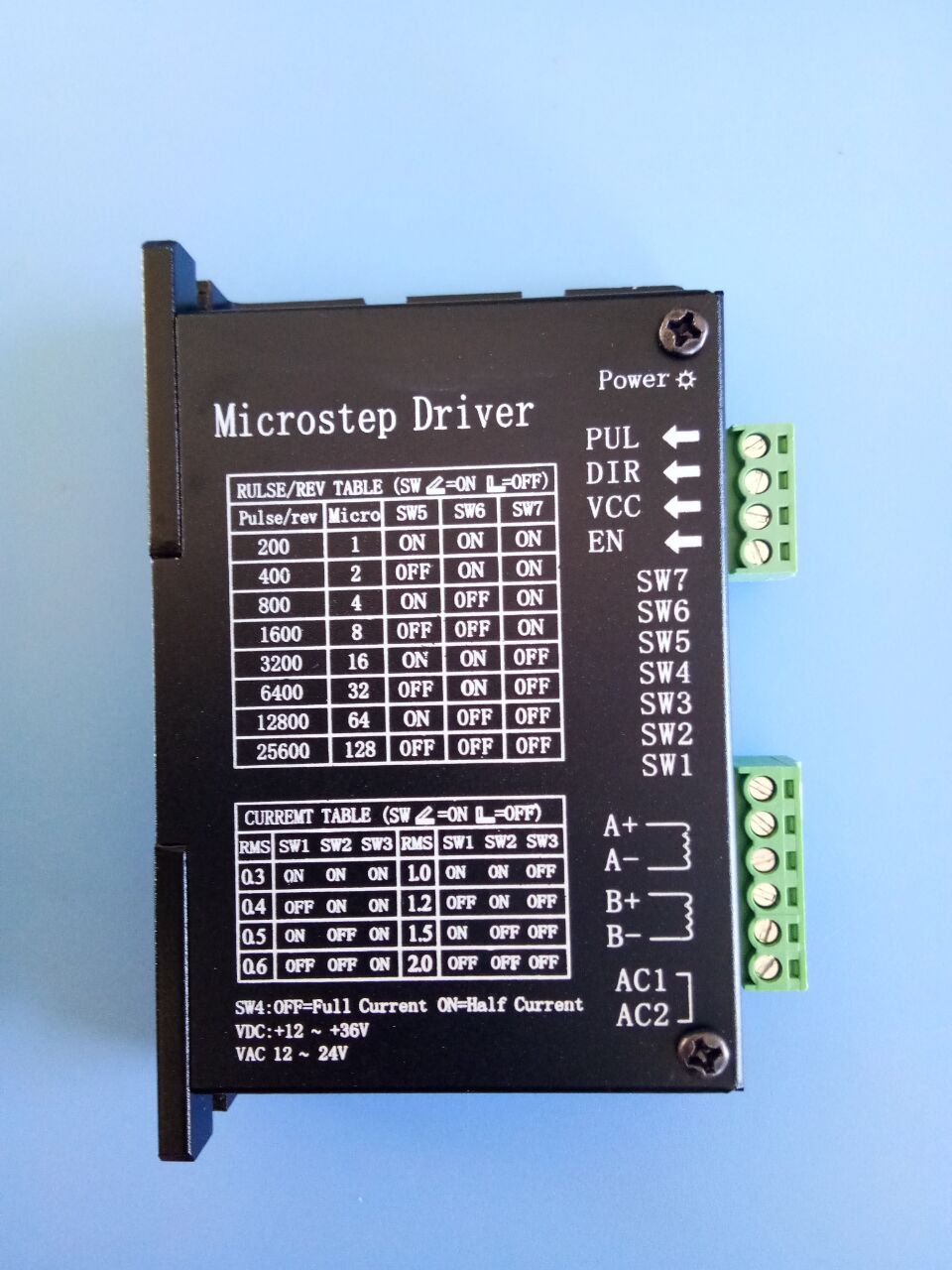

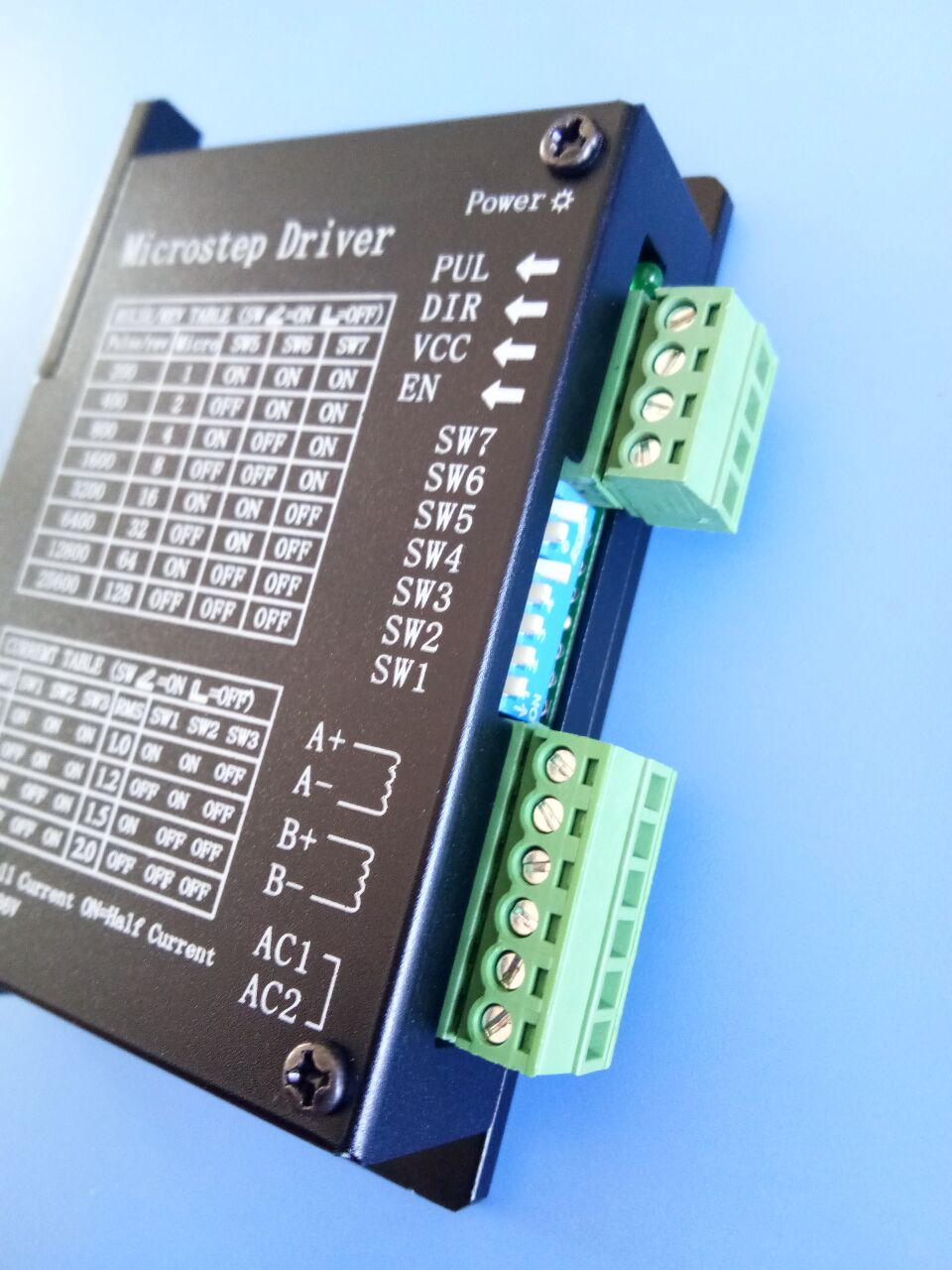

綜合參考一下,上圖驅動器雖然可配42步進電機來用,但電壓調整:脈沖,方向,使能三個輸入改為3.3V輸入不能完全滿足客戶要求。 下圖這款ZD-2HD320  VCC 接3.3V 共陽
PUL 接脈沖 DIR 方向信號 EN 接使能 AC1 AC2 交流與直流都行 直流正負不分 3.3V是要專門處理下才好用,用5V的那種就可以處理,常規驅動器5-24V信號的沒那么好處理。 注意:有些直接用從CPU里面出來的信號,有很多CPU電源就是3.3V.其他的驅動器一般最少18V才行。配套使用前可以提前與技術溝通一下。 相關技術咨詢楊工:18001308796 更多精彩閱讀 那些年,我們追過的無刷高定款 步進電機VS伺服電機,花開兩朵,各表一枝 步進驅動模塊ZD-2HD330-M57 你的空間你做主 雕刻機、中型數控機 床、電腦繡花機等設備專用步進電機驅動器ZM-1072M HBS57 全數字式閉環步進驅動器 線性導軌CBX1204-100A 配套42閉環電機測試 渦輪減速器RV63-030W-110A-NK0配套110三相步進電機及配件注意事項
|
