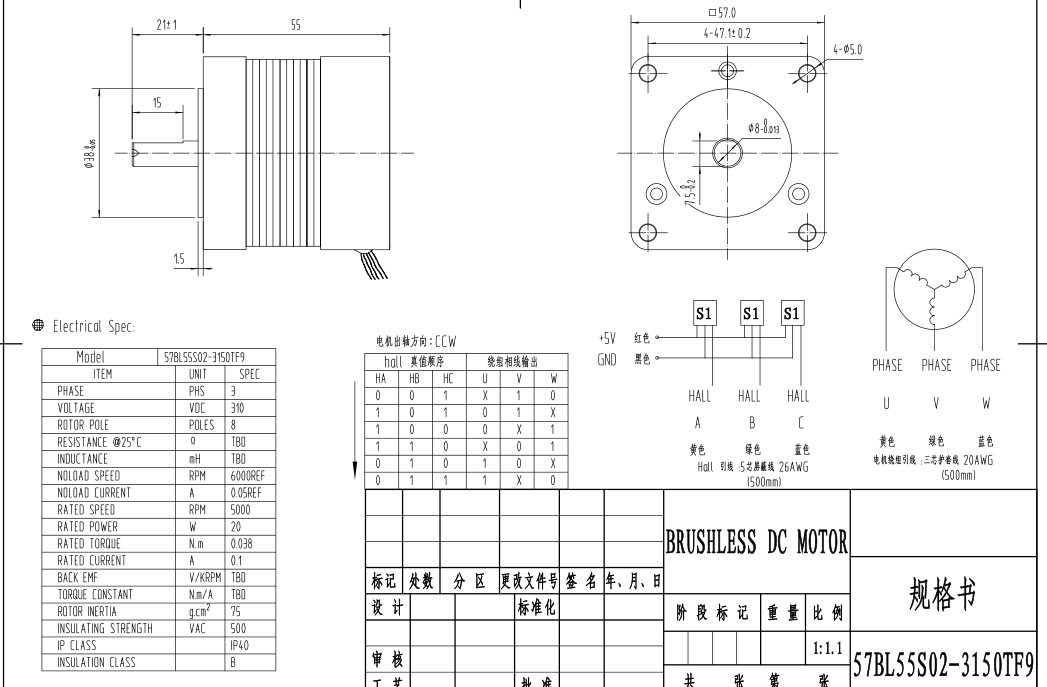

 上圖為客戶訂制無刷電機，按特殊要求參數來做的，具體參數如圖所示： 由上圖可以看出電機額定電壓是直流310V,功率是20W,額定轉速為5000轉，等級為IP40。此種電機功率小，轉速高，適合高速運行場合，噪音低，配合如下驅動器7202A來用，更為方便：
ZM-7202A無刷電機驅動器是我公司為配合現代化工業自動控制領域而自主研發的小功率驅動器，主要采用國內高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高, 同時亦兼容有霍爾及無霍爾驅動模式，可適應不同的場合要求。 驅動器的工作模式有兩種，可通過面板設置，其一是面板工作模式；其二是外部端口工作模式；電機按照設定方式工作，數碼管顯示電機運轉轉速。在面板工作模式下，按 SET鍵啟動、停止電機，長按住△、▽鍵增加、降低電機轉速,按 ENTER 鍵確定電機轉速。電機按設定轉速運行。
系統使用 ： 首先接上電機和驅動器的連線（ 電機繞組線，霍爾信號線及電源線），必須嚴格按照要求連線,不能像異步電機那樣通過改變接線實現正反轉， 不正確的接線會導致電機運轉不正常, ,或者是不運轉， ， 主要表現有無刷電機運轉震動或發熱很快， ， 并且 有機率 會損壞電機及驅動器 。 當把電機電機繞組線，霍爾線和驅動器電源線連接好后，既可以試運行，先將電位器調至最小，然后按啟動開關，輕微加大電機電位器，電機應該運行，如電機不運行，或者發抖，有可能為電機線相序不對，請重新檢查無刷電機引線的順序，直至可以實現電機的正常運動，停止即可。 無刷配套技術咨詢 楊工：18001308796 QQ:1755105676
