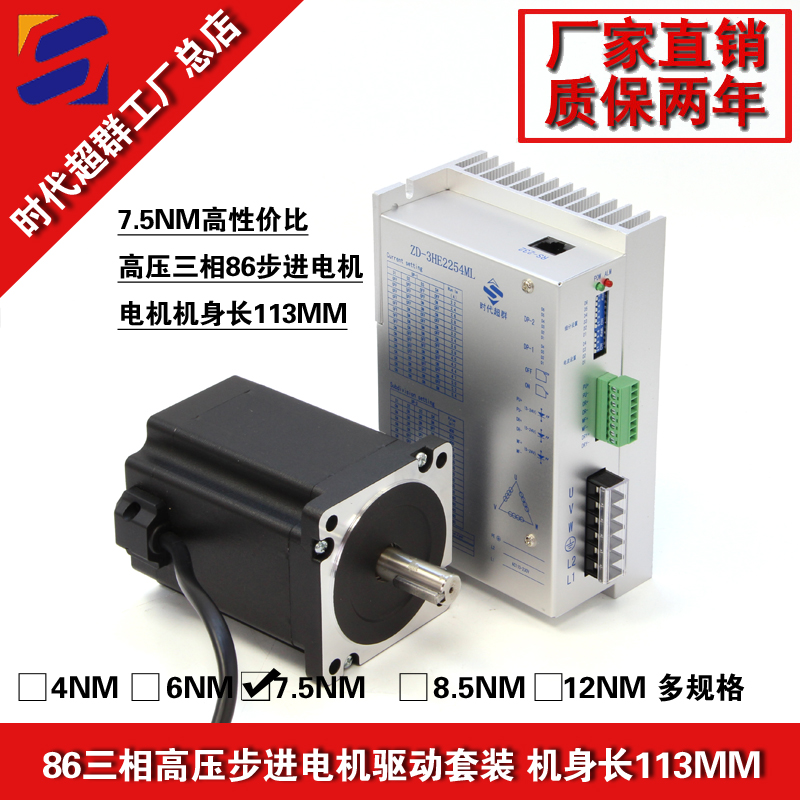

上圖為6NM三相步進電機86HCY113AL3H-TK0為，電機步距角1.2°，靜扭矩7.5NM，電流5A，機身高113MM，軸徑Φ14MM，銑扁，此款電機有高壓款，有低壓款，低壓可以搭配數字式驅動器ZD-3HD660M，高壓的，可以搭配ZD-3HE2254ML。交流220V供電，操作更方便。精度高，運行噪音低，出力更大。
ZD-3HE2254ML是時代超群新推出的一款三相步進電機驅動器，用于替代ZD-3HE2254.作為替代升級產品。操作接線更為方便，性能更加穩定，220V供電方便快捷。 3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合在一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110-260V、適配電流在5.4A 以下、外徑 57-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。
·采用先進的 DSP 控制系統，性價比高 ·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率60000 脈沖 / 轉 ·****反應頻率可達 200Kpps ·輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ·采用光電隔離器件耦合信號輸入 / 輸出 ·驅動電流從 2.2A/ 相到 5.4A/ 相，分 16 檔可調 ·單電源輸入，電壓范圍：AC110-230V ·I/O 信號 , 所有輸入信號均通過光電隔離，信號電平 5 ～ 24V電平兼容
搭配的是GBX2005-1200加強型雙圓直線導軌，絲桿直徑20MM，導程5MM，導軌有效行程1200MM。客戶載重80KG，移動速度要求50MM/S，客戶要求速度不高，配86的7.5NM的步進電機即可。
時代超群GBX系列重型導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，水平在中****可達到500KG，垂直在中****可達到200KG，可配86、110、130系列步進電機，伺服電機使用。注意配步進電機時，速度越快負載能力越小，反之亦然。
加強型雙圓直線導軌按照型號可分為 GBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM GBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM GBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM GBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM 聯系方式：QQ:467102884 電話：13811070445（劉女士）
