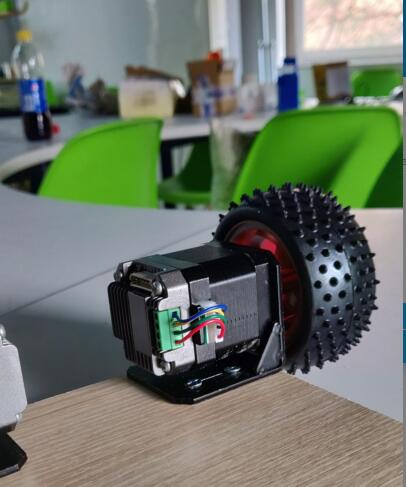

上圖為客戶實例運用圖，選用42步進電機（42HBD40BJ-TF0）配套驅動模塊（ZD-M42P）再加上步進電機支架（ZJ42-01）與車輪組合。

    問：上電開始運行平穩，大約工作12小時后，電機突然不轉了，為何？

    經溝通了解到，除開電機不轉，驅動器指示燈顯示正常，另電機有自鎖，并且用萬用表測量電機的AB相線是通的，那么就基本斷定驅動器沒有問題，有可能是信號電壓不匹配？經核實，客戶控制端信號電壓為24V,但驅動模塊出廠測試默認信號電壓調試為5V.所以可以斷定，電壓不匹配，信號端燒壞。只需要使用前，對應調試好撥碼 即可解決問題。

    時代超群微型一體化設計步進器模塊ZD-M42P,配套組裝電機為42HBD48BJ4-TF0。電機相關參數為靜力矩為0.52NM 、電流為1.8A 、步距角為1.8°，實物如上圖所示。

    電機不轉還有可能是什么原因了？分析如下：

    第一、一種情況:plc控制器控制，控制信號是24v，但是hv信號沒有撥對，把控制口燒壞（24v信號控制5v的接口）。參考說明書詳情如下：

    第二、電機線沒有接好，重新仔細檢查，包括控制線的接觸是否良好。

    第三、老化后，有虛焊的，造成斷路。

    相關配套產品已廣泛應用于數控電腦繡花、紡織印刷、包裝機械、標記機、雕刻機、械、坐標測量儀器、XYZ三維工作臺、機器人、醫療設備、陶瓷機械等行業中。

     技術咨詢 楊工：18001308796  QQ：1755105676
