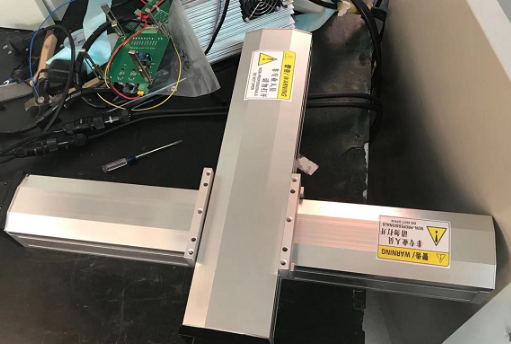

上圖是一客戶之前的焊接工作臺的十字導軌滑臺設計，這款導軌的安裝設計是開放式的，容易有臟東西進到絲桿里影響使用性能。 因此，我們重新給客戶配了一款密閉式的防塵導軌，如下圖：

此導軌采用的是雙線軌，1610的滾珠絲杠，90mm寬，可配57/60/86電機，行程可定制，安裝簡單。

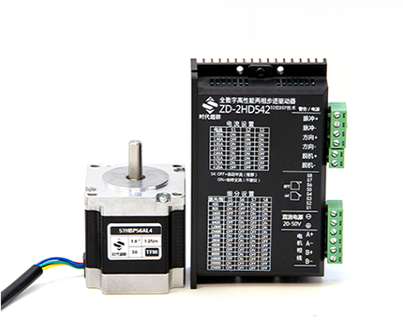

由于導軌帶載重20KG，配的是57步進電機1.2NM.步距角1.8度。

驅動器DM542具有以下特點：

·低價格，高速力矩大

·供電電壓可達 50V

·輸出電流峰值可達 4.2A

·三態(tài)電流控制技術電機發(fā)熱低

·靜止電流自動減半 0.4S 減小為 60%

·可驅動 4，6，8 線兩相步進電機

·光隔離差分信號輸入，脈沖最 高響應頻率可達 200KHz

·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選

·外形尺寸小巧（118×75.5×34mm）

·電流設定方便，八檔可選

·4 位撥碼，共 15 檔細分

·具有過壓、短路等保護功能

·雙極恒流 PWM 驅動輸出

適合各種中小型自動化設備和儀器，例如：雕刻機、醫(yī)療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

時代超群提供電機，驅動器，滾珠絲杠，同步帶導軌十字滑臺配套數控系統服務！

具體產品詳情可掃下面淘寶店鋪二維碼或微信碼聯系  手機16619946232 肖工
