AQMD3605BLS直流有感無刷電機驅動器功能特點

 支持電壓 9V~36V；****輸出電流 7A，額定輸出電流 5A

 支持占空比調速(調壓)、轉矩控制(穩流)、速度閉環控制(穩速)、位置閉環控制(角 度、距離控制)多種調速方式

 支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485多種輸入信號

 支持模擬信號電壓范圍配置與邏輯電平電壓配置，模擬信號支持 0~3.3V 電壓范圍， 邏輯電平可支持0/3.3/5/12/24V 等電壓；支持模擬信號線性度調整與邏輯電平閾值配置

 支持 RS485 多機通訊，支持 MODBUS-RTU 通訊協議，方便多種控制器(如 PLC) 通訊控制，支持通訊中斷停機保護

 支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位

 電機電流 PID 調節控制，電流控制精度 0.1A，****啟動/負載電流、制動(剎車)電 流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機

支持電機相序學習、霍爾錯誤保護

支持電機正反轉限位，可外接兩個限位開關分別對正轉和反轉限位

支持電機轉速測量，支持電機堵轉檢測/堵轉限位停轉

支持故障報警

18kHz 的 PWM 頻率，電機調速無 PWM 囂叫聲

極小的 PWM 死區，僅 0.5us，PWM 有效范圍 0.1%~****

信號接口過壓保護，信號接口至高可承受 25V 電壓

使用 ARM Cortex-M3@72MHz 處理器

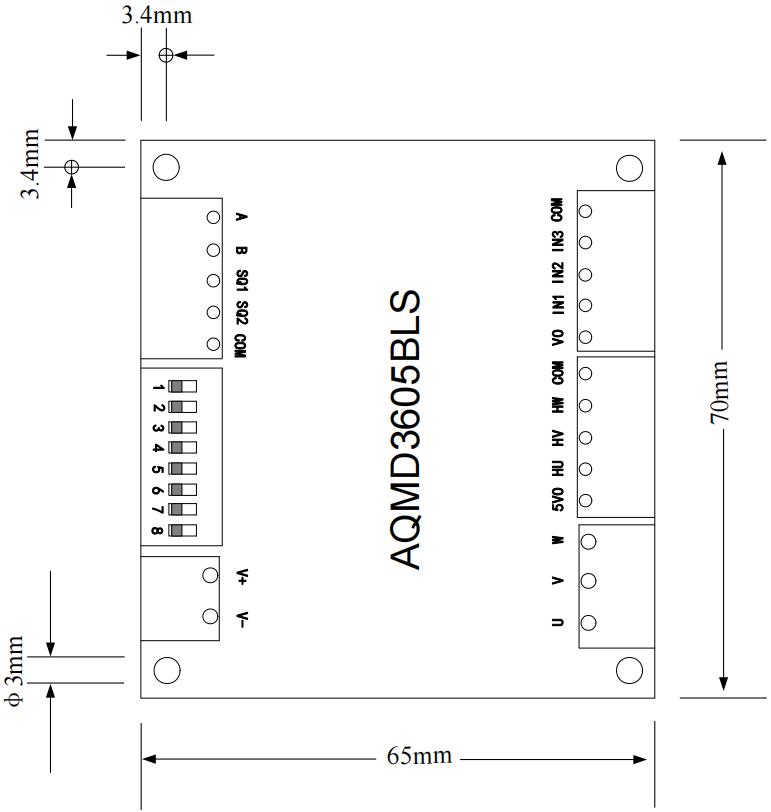

產品尺寸

    驅動器尺寸如圖。尺寸為 70mm×65mm×21mm。安裝孔孔徑為 3mm，安裝孔 圓心到側邊的距離為 3.4mm。

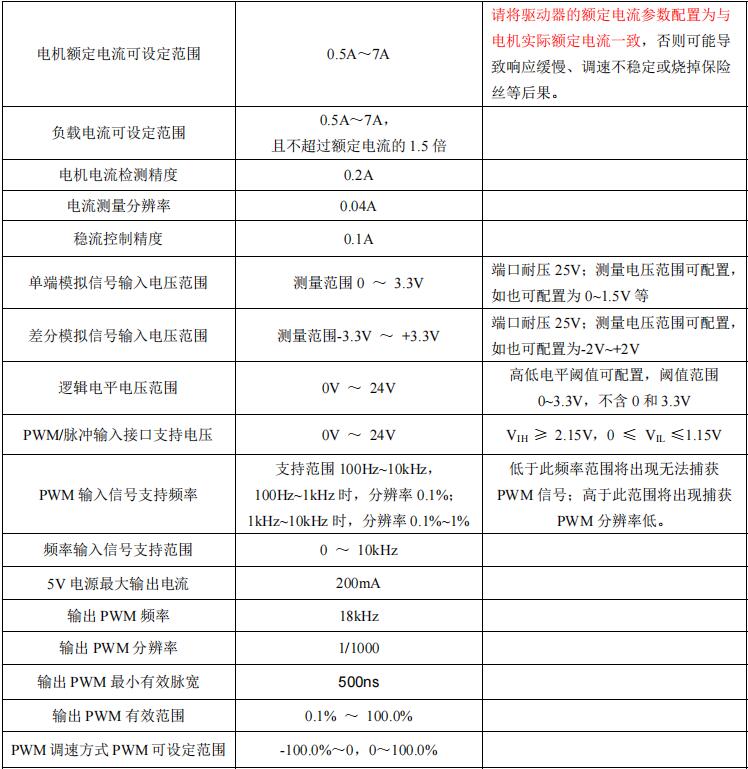

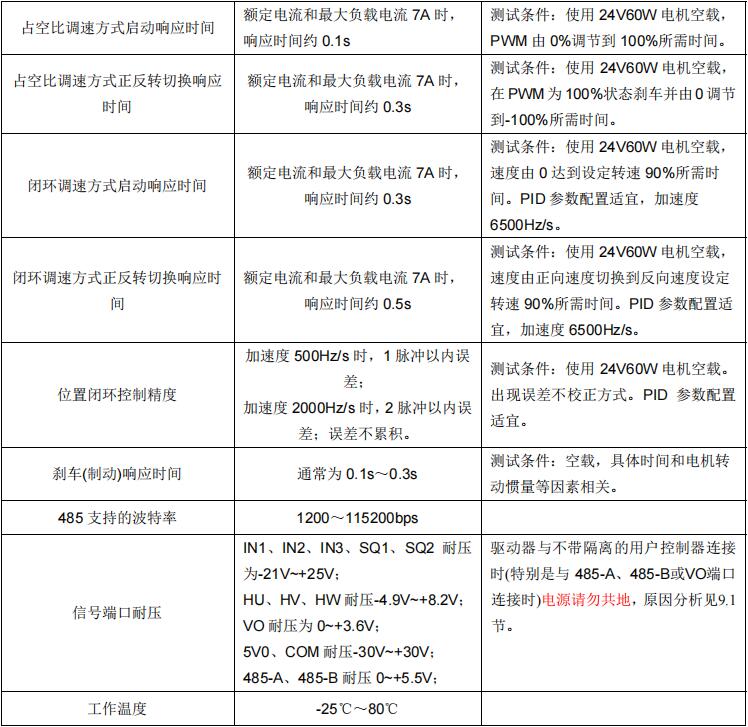

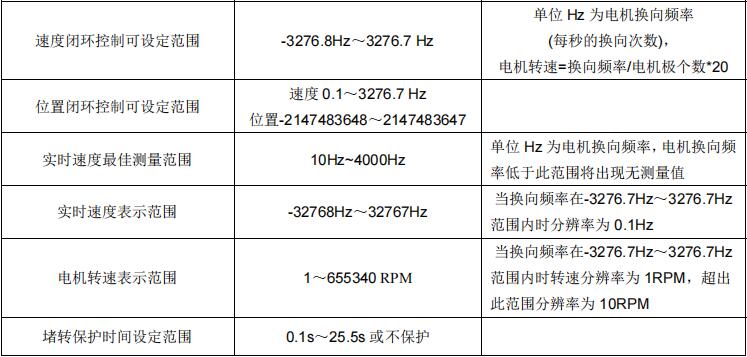

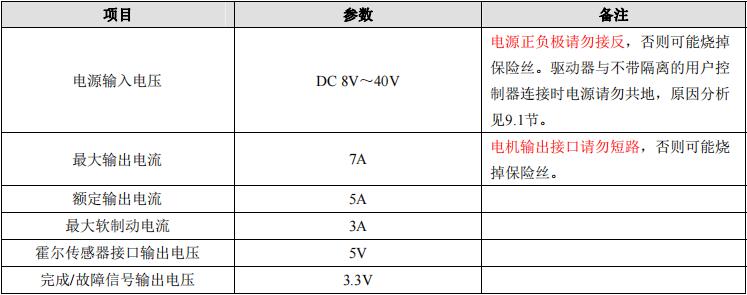

技術參數

適用范圍

科研、生產、現場控制。
