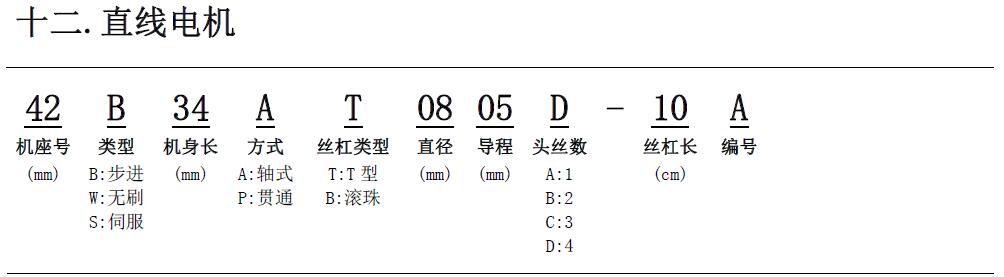

為適應運動控制領域快速發展的形式，為滿足業內廣大客戶的需要，由中國步進電機網聯合國內主要步進電機生產廠商，在吸收國內專家建議并借鑒發達國家成熟經驗的基礎上，統一制定了****的直線步進電機編號規則，實現了每個型號所對應的電機，無論在機械尺寸方面，還是在電氣參數方面，均具有****性。兼顧了選型者和生產者。步進電機****型號命名規則如下圖：

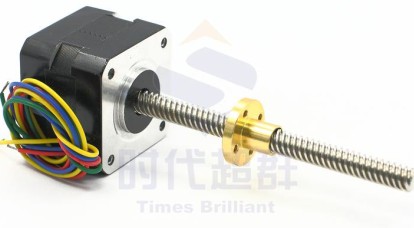

例如：42B34AT0808D-10根據型號明規則可以看出此型號為步進類直線電機。機身長34mm。一端帶有梯形絲桿直線電機。絲桿直徑8mm,絲桿導程為5mm，絲桿頭絲數為4mm，絲桿長度為10mm。如圖所示：
注意：導程即步進電機轉子旋轉一圈，絲桿上的螺母直線運動的距離。它有別于絲桿的螺距。當絲桿是單螺紋時，導程與螺距相等；當絲桿是雙螺紋時，導程是螺距的兩倍；當絲桿是四螺紋時，導程是螺距的四倍，依此類推。
