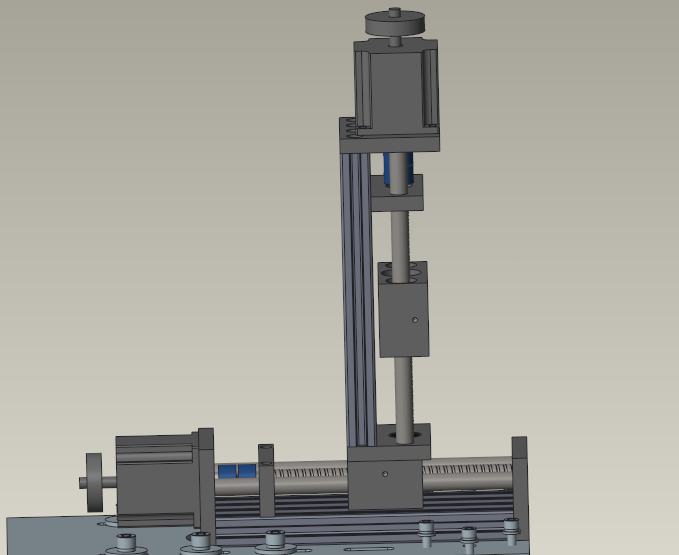

上圖為一套xz模組，客戶選用的時代超群EBX雙光桿傳動滾珠絲桿直線導軌，導軌兩端配有57步進電機雙出軸，后出軸加裝手輪，斷電情況下可進行手動調節，電機通過控制系統進行自動控制。
EBX系列光軸線性滾珠直線導軌滑臺，可搭建XYZ模組，可提供XYZ模組連接件，精度可達0.03mm運行平穩！單根導軌導軌水平載重50KG，垂直載重10KG，模組Z軸建議控制在8kg以內，絲桿規格可以選1204,1605,1610,1204既絲桿直徑12MM，導程5MM，絲桿速度可達到0-150mm/s。有效行程可以做到1米以內�？筛鶕蛻粢蠖ㄖ啤�

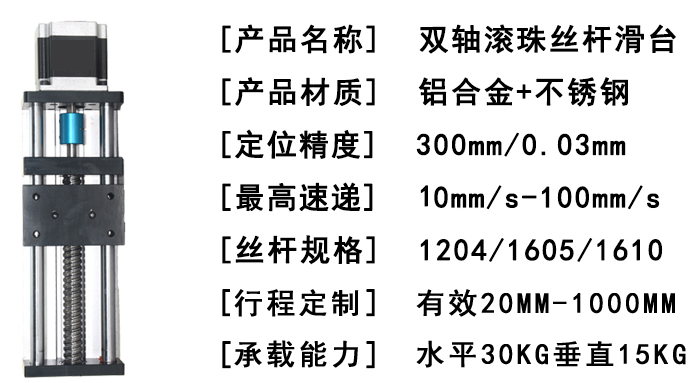

產品參數如下

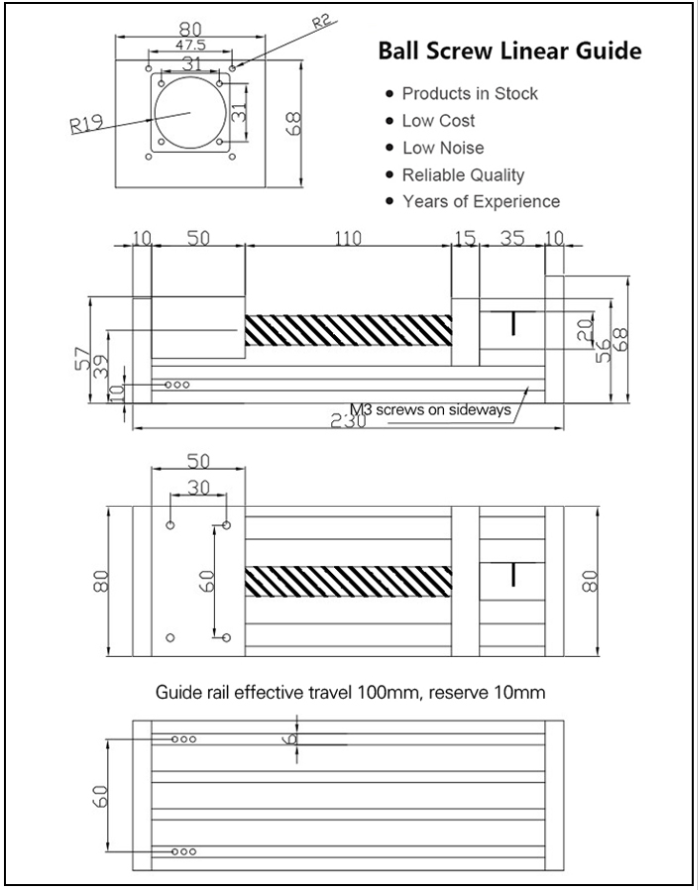

產品尺寸圖如下：
還可搭建如下模組
可搭配42或者57步進電機
聯系方式：QQ:467102884 電話：18710050116（劉女士）
