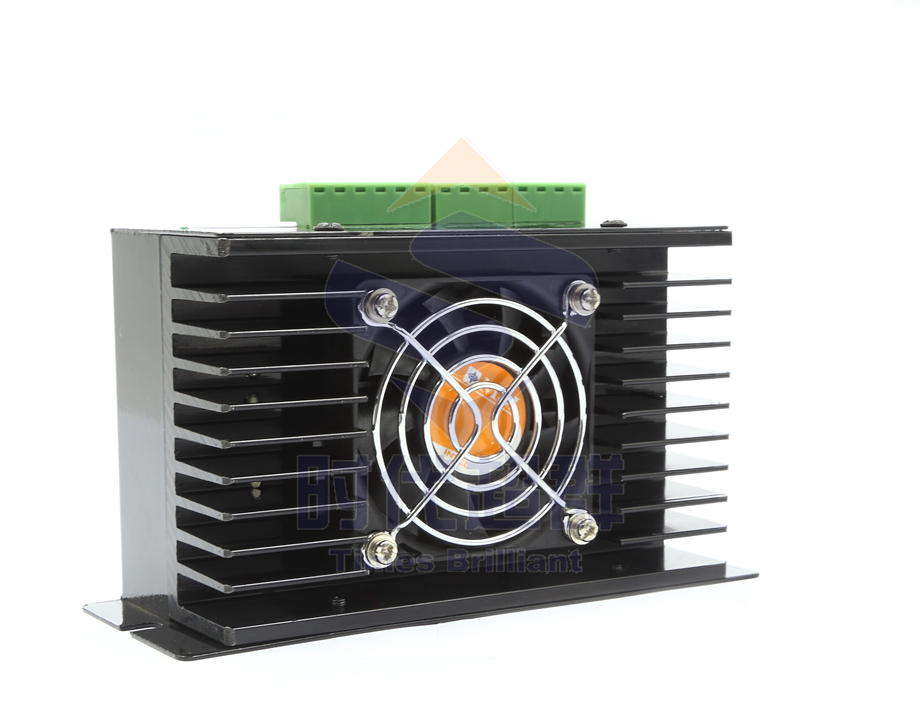

DL-025MAC

DL-025MACIII

第一章 概述

     本款 86 兩相混合式步進電機驅動器是 BROTHER 中的新產品，用于驅動兩相或者四相混合式步進電機。體積更小、性能更加穩定。低頻特性有很大提高。

第二章 參數說明

電流調定值： 0.7A，1.4A，2.1A，2.8A，3.2A，3.5A，4.9A

每轉步數：

400 （步距角 0.9 度）

1000 （步距角 0.36 度）

2000 （步距角 0.18 度）

4000 （步距角 0.09 度）

8000 （步距角 0.045 度）

輸入脈沖方式： 單脈沖與雙脈沖可選

工作電源： AC16V/0.5A 與 AC20V ～ 40V/4A 兩組

配套電機： 57 至 86 系列二相混合式步進電機

第三章 驅動器使用方法

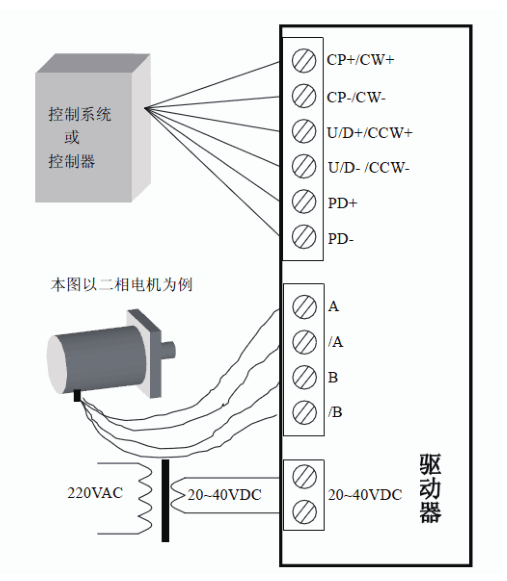

1. 驅動器接線示意圖

CP+：單脈沖模式，脈沖正輸入端

CP-：單脈沖模式，脈沖負輸入端

U/D+: 單脈沖模式，方向電平的正輸入端

U/D-：單脈沖模式，方向電平的負輸入端

CW+：雙脈沖模式，正脈沖的正輸入端

CW-：雙脈沖模式，正脈沖的負輸入端

CCW+：雙脈沖模式，負脈沖的正輸入端

CCW-：雙脈沖模式，負脈沖的負輸入端

PD+：脫機信號正輸入端

PD-：脫機信號負輸入端

2. 使用步驟

（1）參考面板提示，通過撥位開關設定您所需要的細分數，在 CP 脈沖能允許的情況下，盡量選用較大      的細分數；

（2）參考面板提示，通過撥位開關設定電機的相電流，一般設定為和電機額定相電流相，如果能夠拖動      負載，可以設定為小于電機額；定相電流，但不能設定為大于電機額定相電流；

（3）驅動器在步進脈沖信號停止施加２秒左右，會自動進入半電流狀態，這時電機相電流為運行時的一      半，以減小功耗和保護電機。可選擇是否啟動半流功能。

（4）參考面板提示，設定脈沖方式；

（5）參考面板提示，連接輸入信號線；

（6）參考面板提示，連接電機線；

（7）參考面板提示，連接電源線；

（8）加電后，觀察指示燈及電機運行情況

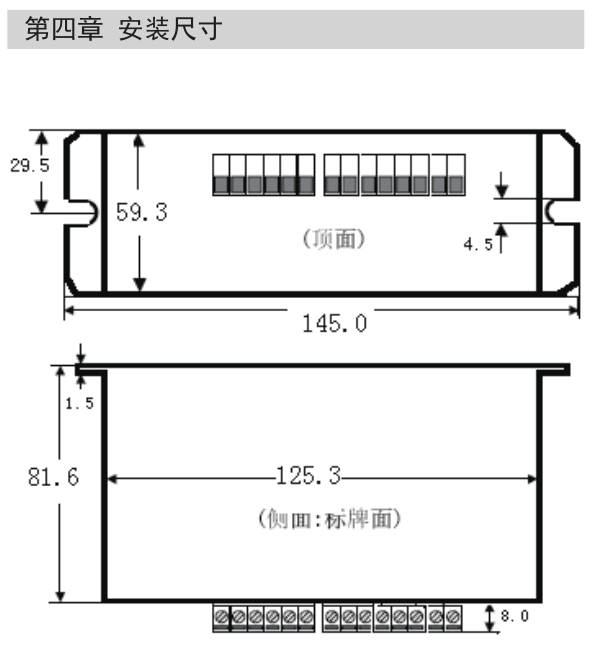

配套電機參考

 DL-025MAC與DL-025MACIII細分稍有區別，均可配套用，請注意區分！

更多配套技術咨詢楊工：18001308796
