使用控制器控制步進電機一鍵上升下降

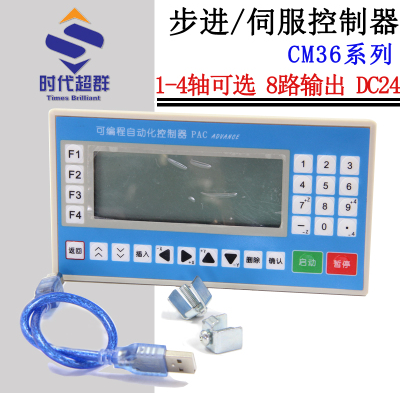

控制器型號：CM36L-20
本產品操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。
技術特點： 實現 X 單軸；X,Y 兩軸；X,Y,Z 三軸；X,Y,Z,A 四軸控制 數字插補技術實現 X-Y 直線插補，X-Y 圓弧插補功能 梯形加減速控制 位置指令范圍-99999.999mm ~ +99999.999mm 最小指令單位 0.001mm，指令電子齒輪比分子 1~99999，分母 1~99999 16 路光電隔離輸入，8 路光電隔離輸出；擴展后可達 32 路輸入與輸出 輸出采用 mos 管控制通斷，每通道 750mA 阻性負載，200mA 感性負載。 具有反向間隙補償功能 速度倍率功能，多級調節 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂 選擇性 I/O 功能配置功能 可存儲 20 個程序 提供操作級，設備級密碼管理功能。方便設備管理 提供時間鎖功能。方便收取尾款。 支持外接擴展模塊，自動識別模塊輸入輸出數量。 程序指令的隱藏與顯示功能。 提供軟件限位功能 提供各軸坐標，計件數值掉電記憶功能。

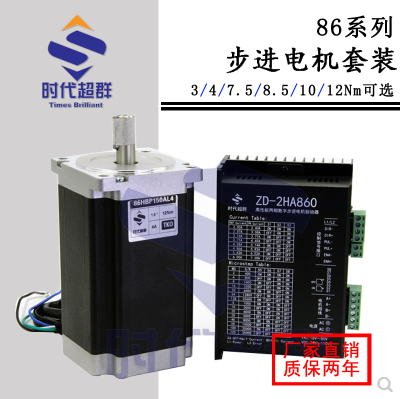

步進電機：
型號
| 相 數
| 步距角 （ °） | 靜轉矩 (Nm) | 電流 (A) | 機身長 L (mm) | 引線數
| | 86HBP65AL4 | 2 | 1.8
| 3/2.8Nm
| 3
| 65mm
| 4
| 86HBP80AL4
| 2
| 1.8
| 4Nm
| 4
| 80mm
| 4
| 86HBP98AL4
| 2
| 1.8
| 7.5Nm
| 4
| 98mm
| 4
| 86HBP113AL4
| 2
| 1.8
| 8.5Nm
| 4
| 113mm
| 4
| 86HBP128AL4
| 2 | 1.8
| 10Nmm | 4 | 128mm | 4 | 86HBP150AL4
| 2 | 1.8
| 12Nmm | 4 | 150mm | 4 |
搭配時代超群步進電機效果更好，時代超群電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

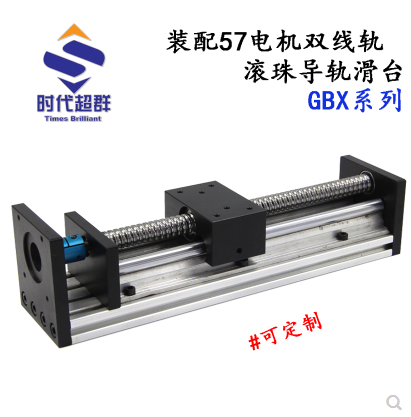

配套導軌：
重型滾珠絲杠滑臺GBX1605 1610絲杠 安裝57電機 80寬（可做120 150 寬） 絲杠規格可選 1204 1605 1610 等 垂直負載30kg 水平負載60kg
THE END
聯系方式：張經理 QQ：787955870 手機：18010008016 郵箱：15210337990@163.com
