上圖為一個約旦客戶定做的導軌滑臺CBX1204J-200,有效行程200mm,放余量10MM,絲杠規格為1605滾珠絲杠,即16mm直徑,5mm導程,滑塊可螺母按照客戶要求定做的加強型,這種導軌的垂直承載能力更強。

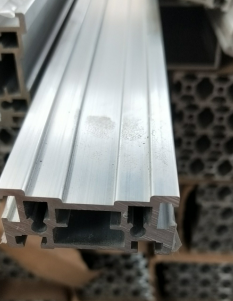

滑塊下的線規滑塊嵌入線軌道中,區別于常規型材 普通型材和線規鑲嵌于型材內部

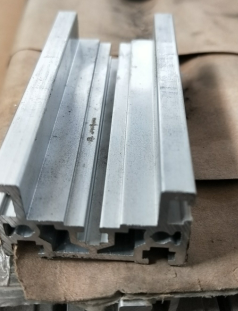

加強型型材,線規安裝在型材上端

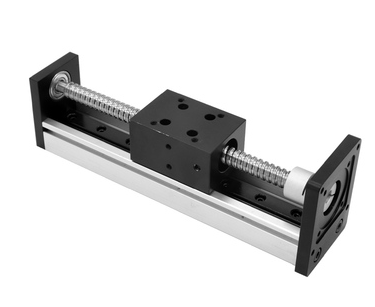

CBX系列線性滾珠絲杠直線導軌滑臺,水平載重50kg,垂直載重10kg,定位精度0.03MM,此款有效行程可做到1500mm,可做成1204、1605、1610規格的滾珠絲杠可配42/57步進電機、無刷電機,60閉環伺服電機等。 客戶搭配的是1.8NM的步進電機
上圖為時代超群57HBP76AL4兩相步進電機,步距角1.8°,扭矩1.8NM,電流3A,此款電機結構簡單、可靠性高、經濟耐用;電機止口38,孔距47,出軸長21/21,軸徑8/8 扁/圓(軸6.35也可以做),適配各類兩相步進電機驅動器。產品參數表如下
產品尺寸圖如: 搭配時代超群數字式驅動,高速大力矩、低噪音;可靠性強,溫升小、運行平穩。配套的驅動器為中性驅動器,這款驅動的性能我說兩款型號大家想必都不陌生,DM556
驅動器是我公司采用自主研發的高性價比的細分驅動器,具有優越的性能,特別適合大批量低成本用途,中性外殼可供客戶貼牌使用。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。 兩相步進電機驅動器低價格,高速力矩大;供電電壓可達50V;輸出電流峰值可達5.6A;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4,6,8 線兩相步進電機;光隔離差分信號輸入,脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便,八檔可選;4 位撥碼,共15 檔細分;具有過壓、短路等保護功能;雙極恒流PWM 驅動輸出。 聯系方式:QQ:467102884 電話:18710050116(劉女士)
