上圖為我司可編程控制器DY-IS，本篇介紹一下應用于粉劑包裝控制器的編程實例。

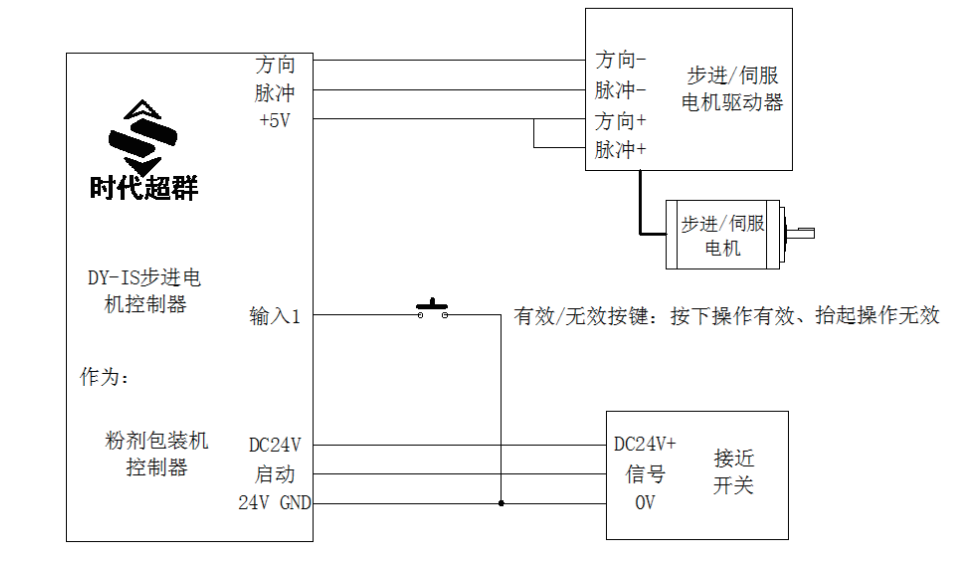

系統配置：DY-IS 控制器、兩相步進電機 110HBP165AL4- TK0（或三相 110HCY280AH3-TK0）、驅動器，操作面板除了 DYIS 以外，還配有：1、有效 / 無效按鍵（自所按鍵）。當此按 鍵按下后才能啟動電機運行；在此按鍵抬起狀態，即使有光電 開關信號，電機也不動作。 運行要求：我們以主軸運行速度每秒 2 圈為例，主軸每轉 1 圈，啟動步進電機一次，步進電機要在 0.25 秒內帶動蝸桿旋轉一周。要求包裝 5 萬袋，則長聲報警 10 次。這時計數器需 清零重新開始。在控制按鍵中，有計數器清零按鍵 [ ∨ ] 和計 數器存儲鍵 [ ＞ ]，可隨時使用。

 設計分析：以二相電機為例，使驅動器工作在 20 細分狀態， 這時的步距角為 0。09 度，脈沖當量為：步進電機每運行一周 需 4000 個 CP 脈沖。

參數設定：（進入?yún)��?shù)設定狀態） JF=1000，RS=H，CC=0，HL=10，HF=1000，BF=1000， NA=00，NB=00 上述參數可以根據具體的切分機有所調整。 說明：我們提供的程序可能和您的要求有些出入，但我們 會免費幫您設計您滿意的程序和硬件配置！

程序清單：（控制器上電后，使其顯示方式為計數方式）

00 J-BIT 09 1 1 ；如果有效 / 無效按鍵為無效狀態（未 按下，1N1=1），則程序返回

01 SPEED 38000 ；假設高速運行速度 38KHZ

02 G-LEN 4000 ；電機運行一周（4000 步）

03 CNT-1 1 ；計數器加 1

04 J-CNT 06 50000 ；計數器 =5 萬，轉至長聲報警 10 次

05 JUMP 09 ；計數值不到 5 萬，轉至結束

06 OUT NNN1 ；計數值已到 5 萬，長聲報警 10 次

07 DELAY 200 ；延時 0.2 秒

08 LOOP 07 10 ；長聲報警 10 次

09 END
