功能需求：法蘭蓋CNC加工自動化上下料。

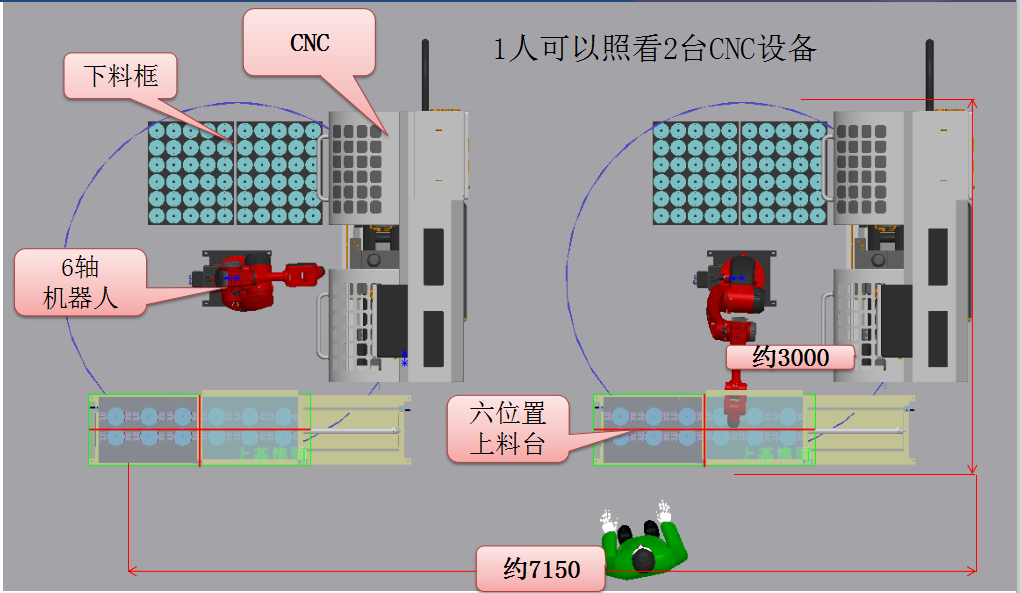

設備布局圖

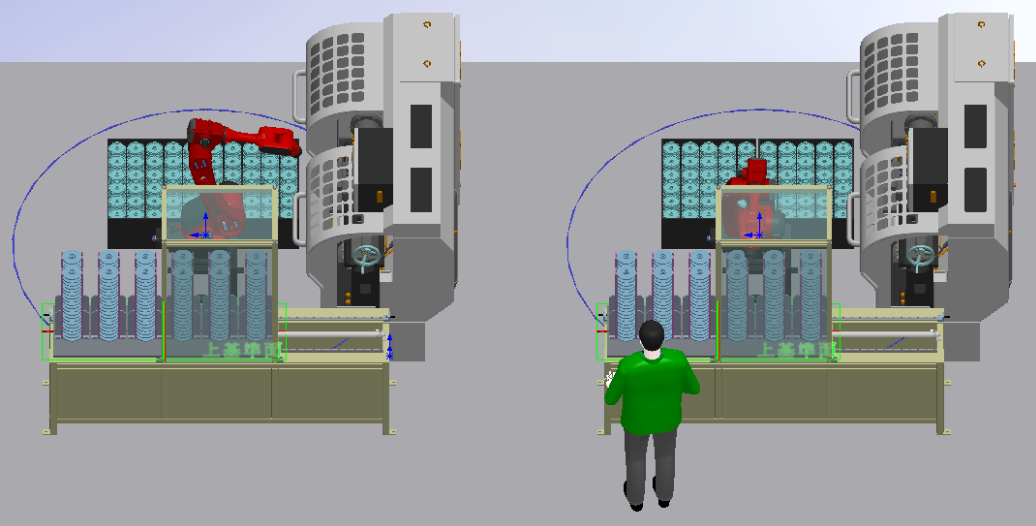

設備效果圖

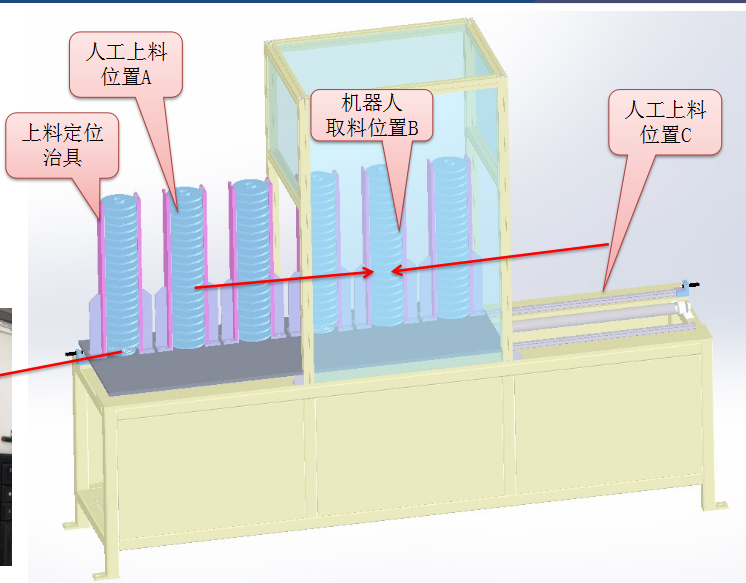

三位置上料臺： A,C位置為操作人員往治具里擺放工件的位置，B位置為機器人取料去往CNC加工的位置。 A,C位置可擺放3垛工件，每垛20件。

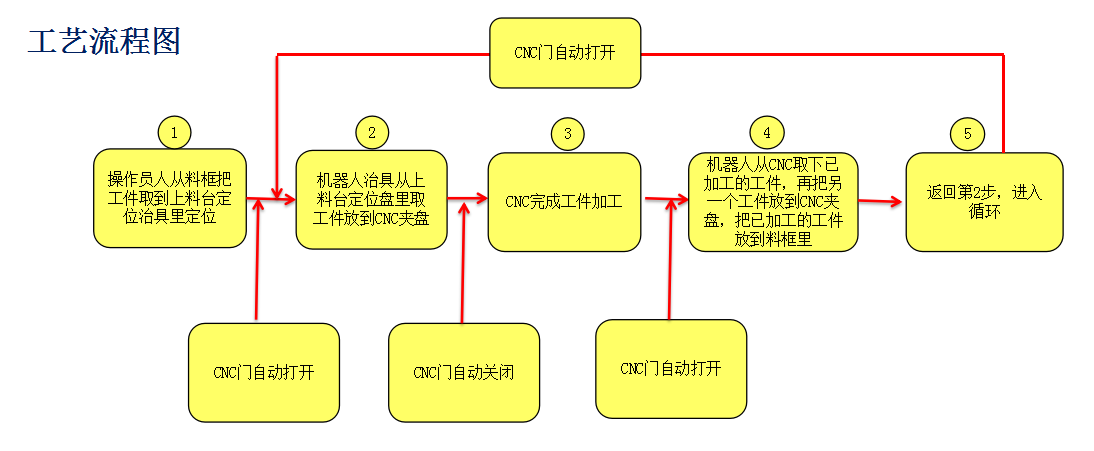

設備概述 設備功能：操作員人從料框把工件取到上料臺定位治具里定位，機器人取工件到CNC夾盤定位，CNC完成加工后，機器人取工件自動卸料到料框里。機器人上下料循環時間循環時間約為15S，加工時間循環時間約為10S，機器循環時間約為21S/PCS，8小時單機產能約1300PCS。1人可以操作2臺CNC， 8小時班產能預估約2600PCS。 預計安裝區域：L7150*W3000*H1900mm（以最終現場安裝為準）。 此為非標設備，以上僅供參考，受到一些可能沒有充分了解到的現場因素影響，循環時間和班產能會有出入，以實際最終現場安裝調試交付為準。

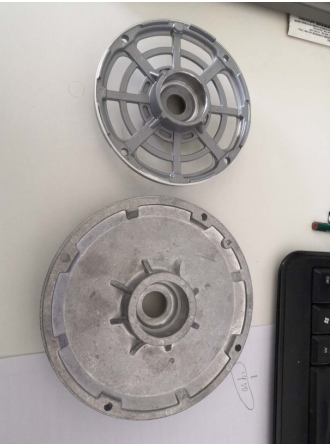

工藝要點： 1.機器人取工件時，以內孔夾取， 到CNC卡盤上定位夾外圓。 2.機器人上下料治具為雙頭治具， 一邊卸料，另一邊上料。 3.工件外圓有凸臺，需在上料臺治具里定位，取件時，以內孔夾取。 4.機器人把工件拿到CNC卡盤上定位外圓夾緊。
